크로스 암 빔 센서를 프로그래밍하는 방법은 무엇입니까?

이봐! 저는 크로스 암 빔 센서의 공급 업체이며 오늘은 크로스 암 빔 센서를 프로그래밍하는 방법을 공유 할 것입니다. 처음에는 조금 어려워 보일지 모르지만 올바른 단계와 약간의 인내심을 갖추면 즉시 그것을 시작하고 실행할 수 있습니다.

먼저, 크로스 암 빔 센서가 무엇인지 이해합시다. 적용된 힘을 측정하도록 설계된 힘 센서의 한 유형입니다. 이 센서는 산업 계량, 로봇 공학 및 일부 소비자 제품과 같은 모든 응용 분야에서 매우 유용합니다. 그들은 높은 정확도와 신뢰성으로 유명하기 때문에 시장에서 인기가 있습니다.

이제 프로그래밍을 시작하기 전에 몇 가지 준비가 필요합니다. 물론 크로스 암 빔 센서가 필요합니다. 당신은 우리를 확인할 수 있습니다크로스 암 빔 센서우리 웹 사이트에서. 그것은 지속되도록 제작 된 최고 품질의 센서입니다. 또한 Arduino 또는 Raspberry Pi와 같은 마이크로 컨트롤러가 필요합니다. 이들은 센서와 인터페이스하고 제공하는 데이터를 처리하는 데 적합합니다.

크로스 암 빔 센서를 프로그래밍하는 첫 번째 단계는 전기 특성을 이해하는 것입니다. 대부분의 크로스 암 빔 센서는 스트레인 게이지의 원리에 따라 작동합니다. 센서에 힘이 적용되면 스트레인 게이지는 저항을 바꾸고 저항의 변화는 적용된 힘에 비례합니다. 이 변경 사항을 측정하기 위해 일반적으로 Wheatstone Bridge 회로를 사용합니다.

Arduino를 마이크로 컨트롤러로 사용하고 있다고 가정 해 봅시다. 먼저 센서를 Arduino에 연결해야합니다. 센서에는 일반적으로 4 개의 와이어가 있습니다 : 전원 공급 장치 용 2 개 (일반적으로 빨간색과 검은 색), 신호 출력 (일반적으로 녹색 및 흰색)의 경우 2 개입니다. 전원 전선을 Arduino (일반적으로 5V 및 GND)의 적절한 전원 핀에 연결하고 신호 와이어를 아날로그 입력 핀에 연결하십시오.

하드웨어가 연결되면 코드를 작성해야합니다. 다음은 Arduino를 사용하여 센서 데이터를 읽는 방법에 대한 간단한 예입니다.

const int sensorpin = a0; // 센서 신호 와이어를 아날로그 핀에 연결합니다 a0 void setup () {serial.begin (9600); // 직렬 통신 초기화} void loop () {int sensorvalue = analogread (sensorpin); // 센서 값 Serial.println (sensorValue)을 읽습니다. // 센서 값을 직렬 모니터 지연 (100)에 인쇄합니다. // 다시 읽기 전에 100 밀리 초를 기다립니다}

이 코드는 단순히 센서에서 아날로그 값을 읽고 직렬 모니터에 인쇄합니다. 그러나이 원시 값은 적용된 힘에 직접 비례하지 않습니다. 원시 값을 의미있는 힘 측정으로 변환하려면 센서를 교정해야합니다.

교정은 크로스 암 빔 센서를 프로그래밍하는 데 중요한 단계입니다. 센서를 보정하려면 알려진 힘을 센서에 적용하고 해당 센서 값을 기록해야합니다. 예를 들어, 알려진 질량의 무게를 센서에 배치하고 아날로그 값을 기록 할 수 있습니다. 그런 다음 선형 회귀 공식을 사용하여 힘과 센서 값의 관계를 계산할 수 있습니다.

알려진 두 개의 알려진 힘 (F_1)과 (F_2)를 적용하고 해당 센서 값 (V_1) 및 (V_2)를 기록했다고 가정 해 봅시다. 힘 (F)과 센서 값 (v) 사이의 선형 관계는 공식을 사용하여 계산할 수 있습니다.

(F = M \ Times V + B)

여기서 (m = \ frac {f_2 -f_1} {v_2 -v_1}) 및 (b = f_1 -m \ times v_1)

(M) 및 (B)를 계산하면 원시 센서 값을 힘 측정으로 변환하도록 코드를 수정할 수 있습니다.

const int sensorpin = a0; const float m = 0.1; // 계산 된 m 값으로 바꾸십시오 const float b = 0; // 계산 된 b 값으로 바꾸십시오 void setup () {serial.begin (9600); } void loop () {int sensorvalue = analogread (sensorpin); float force = m * sensorvalue + b; Serial.print ( "Force :"); Serial.print (힘); serial.println ( "n"); 지연 (100); }

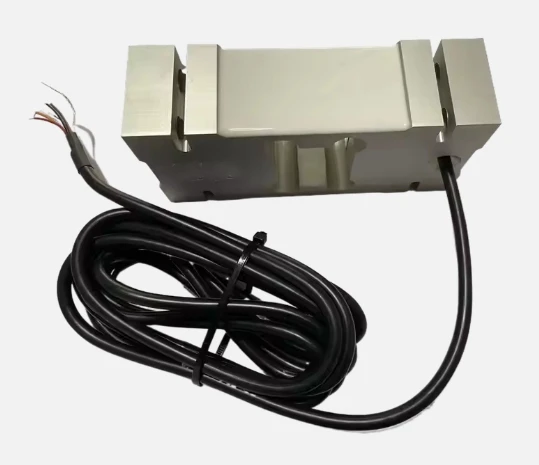

이제 다른 유형의 힘 센서를 찾고 있다면 우리는 또한단일 포인트 힘 센서그리고평행 빔로드 셀. 이 센서에는 고유 한 기능과 응용 프로그램이 있으며 약간의 조정으로 유사한 방식으로 프로그래밍 할 수 있습니다.

경우에 따라 센서 시스템에 더 많은 기능을 추가 할 수 있습니다. 예를 들어, 힘이 특정 임계 값을 초과하면 알람을 설정할 수 있습니다. 다음은 코드를 수정하여이를 달성하는 방법입니다.

const int sensorpin = a0; const float m = 0.1; const float b = 0; const float 임계 값 = 10; // newtons void setup () {serial.begin (9600)으로 임계 값을 설정합니다. PINMODE (13, 출력); // 핀 13을 알람의 출력으로 설정} void loop () {int sensorValue = analogread (sensorpin); float force = m * sensorvalue + b; Serial.print ( "Force :"); Serial.print (힘); serial.println ( "n"); if (힘> 임계 값) {DigitalWrite (13, High); // 알람을 켭니다} else {digitalWrite (13, low); // 알람을 끕니다} 지연 (100); }

이 코드는 Arduino의 핀 13의 LED를 구축하는 간단한 경보 기능을 추가합니다. 측정 된 힘이 임계 값을 초과하면 LED가 켜집니다.

크로스 암 빔 센서 프로그래밍의 또 다른 중요한 측면은 노이즈를 다루는 것입니다. 센서 판독 값은 환경 또는 전원 공급 장치의 전기 노이즈의 영향을받을 수 있습니다. 노이즈를 줄이려면 코드에서 낮은 패스 필터를 사용할 수 있습니다. 낮은 패스 필터를 구현하는 간단한 방법은 이동 평균 필터를 사용하는 것입니다.

const int sensorpin = a0; const float m = 0.1; const float b = 0; const int filterize = 10; 플로트 판독 값 [필터링]; int index = 0; float total = 0; void setup () {serial.begin (9600); for (int i = 0; i <필터 사이즈; i ++) {readings [i] = 0; }} void loop () {int sensorvalue = analogread (sensorpin); 총 -= 판독 값 [색인]; 읽기 [index] = sensorvalue; Total += 판독 값 [색인]; 인덱스 = (인덱스 + 1) % 필터링; 플로트 평균 값 = 총 / 필터 사이즈; float force = m * 평균 값 + b; Serial.print ( "Force :"); Serial.print (힘); serial.println ( "n"); 지연 (100); }

이 코드는 이동 평균 필터를 사용하여 센서 판독 값을 부드럽게하고 노이즈의 영향을 줄입니다.

결론적으로, 크로스 암 빔 센서를 프로그래밍하려면 전기 특성을 이해하고, 마이크로 컨트롤러에 연결하고, 교정하고, 필요한 추가 기능을 추가해야합니다. 올바른 접근 방식과 약간의 실험을 통해 신뢰할 수 있고 정확한 힘 측정 시스템을 만들 수 있습니다.

크로스 암 빔 센서 또는 다른 힘 센서를 구매하는 데 관심이 있다면 자세한 내용을 보려면 언제든지 저희에게 연락하고 조달 토론을 시작하십시오. 우리는 귀하의 요구에 가장 적합한 센서 솔루션을 찾도록 도와 드리겠습니다.

참조

• Arduino 문서
• 강제 센서 기술 매뉴얼
